THÔNG TIN KỸ THUẬT:

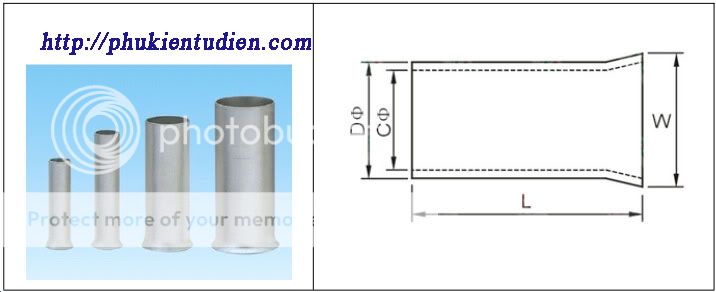

Đầu cosse pin rỗng EN 0506, EN 0508, EN 0510, EN 0512 sử dụng cho dây cáp điện có tiết diện 0.5 mm2 (A.W.G 22). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 0506 |
6 |
1.3 |
1 |
1.7 |
# 22 |
0.5 |
EN 0508 |
8 |
1.3 |
1 |
1.7 |
# 22 |
0.5 |
EN 0510 |
10 |
1.3 |
1 |
1.7 |
# 22 |
0.5 |
EN 0512 |
12 |
1.3 |
1 |
1.7 |
# 22 |
0.5 |
Đầu cosse pin rỗng EN 7506, EN 7508, EN 7510, EN 7512 sử dụng cho dây cáp điện có tiết diện 0.75 mm2 (A.W.G 20). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 7506 |
6 |
1.5 |
1.2 |
1.9 |
# 20 |
0.75 |
EN 7508 |
8 |
1.5 |
1.2 |
1.9 |
# 20 |
0.75 |
EN 7510 |
10 |
1.5 |
1.2 |
1.9 |
# 20 |
0.75 |
EN 7512 |
12 |
1.5 |
1.2 |
1.9 |
# 20 |
0.75 |
Đầu cosse pin rỗng EN 1006, EN 1008, EN 1010, EN 1012 sử dụng cho dây cáp điện có tiết diện 1.0 mm2 (A.W.G 18). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 1006 |
6 |
1.7 |
1.4 |
2.2 |
# 18 |
1 |
EN 1008 |
8 |
1.7 |
1.4 |
2.2 |
# 18 |
1 |
EN 1010 |
10 |
1.7 |
1.4 |
2.2 |
# 18 |
1 |
EN 1012 |
12 |
1.7 |
1.4 |
2.2 |
# 18 |
1 |
Đầu cosse pin rỗng EN 1508, EN 1510, EN 1512, EN 1518 sử dụng cho dây cáp điện có tiết diện 1.5 mm2 (A.W.G 16). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 1507 |
7 |
2 |
1.7 |
2.5 |
# 16 |
1.5 |
EN 1508 |
8 |
2 |
1.7 |
2.5 |
# 16 |
1.5 |
EN 1510 |
10 |
2 |
1.7 |
2.5 |
# 16 |
1.5 |
EN 1512 |
12 |
2 |
1.7 |
2.5 |
# 16 |
1.5 |
EN 1518 |
18 |
2 |
1.7 |
2.5 |
# 16 |
1.5 |
Đầu cosse pin rỗng EN 2508, EN2510, EN 2512, EN 2518 sử dụng cho dây cáp điện có tiết diện 2.5 mm2 (A.W.G 14). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 2507 |
7 |
2.6 |
2.2 |
3.3 |
# 14 |
2.5 |
EN 2508 |
8 |
2.6 |
2.2 |
3.3 |
# 14 |
2.5 |
EN 2510 |
10 |
2.6 |
2.2 |
3.3 |
# 14 |
2.5 |
EN 2512 |
12 |
2.6 |
2.2 |
3.3 |
# 14 |
2.5 |
EN 2518 |
18 |
2.6 |
2.2 |
3.3 |
# 14 |
2.5 |
Đầu cosse pin rỗng EN 4009, EN 4012, EN 4018 sử dụng cho dây cáp điện có tiết diện 4.0 mm2 (A.W.G 12). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 4009 |
9 |
3.2 |
2.8 |
3.9 |
# 12 |
4 |
EN 4012 |
12 |
3.2 |
2.8 |
3.9 |
# 12 |
4 |
EN 4018 |
18 |
3.2 |
2.8 |
3.9 |
# 12 |
4 |
Đầu cosse pin rỗng EN 6010, EN 6012, EN 6018 sử dụng cho dây cáp điện có tiết diện 6.0 mm2 (A.W.G 10). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 6010 |
10 |
3.9 |
3.5 |
4.8 |
# 10 |
6 |
EN 6012 |
12 |
3.9 |
3.5 |
4.8 |
# 10 |
6 |
EN 6015 |
15 |
3.9 |
3.5 |
4.8 |
# 10 |
6 |
EN 6018 |
18 |
3.9 |
3.5 |
4.8 |
# 10 |
6 |
Đầu cosse pin rỗng EN 10-12, EN 10-18... sử dụng cho dây cáp điện có tiết diện 10.0 (A.W.G 7) Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 10-12 |
12 |
4.9 |
4.5 |
5.8 |
# 7 |
10 |
EN 10-15 |
15 |
4.9 |
4.5 |
5.8 |
# 7 |
10 |
EN 10-18 |
18 |
4.9 |
4.5 |
5.8 |
# 7 |
10 |
Đầu cosse pin rỗng EN 16-12, EN 16-18, EN 25-16, EN 25-22, EN 35-16, EN 35-22 sử dụng cho dây cáp điện có tiết diện 16.0, 25.0, 35.0 mm2 (A.W.G 5, 4, 2). Vmax =300V
Tên hàng |
L |
D |
C |
W |
A.G.W |
mm |
EN 16-12 |
12 |
6.2 |
5.8 |
7.2 |
# 5 |
16 |
EN 16-15 |
15 |
6.2 |
5.8 |
7.2 |
# 5 |
16 |
EN 16-18 |
18 |
6.2 |
5.8 |
7.2 |
# 5 |
16 |
EN 25-16 |
16 |
7.9 |
7.5 |
9.1 |
# 4 |
25 |
EN 25-22 |
22 |
7.9 |
7.5 |
9.1 |
# 4 |
25 |
EN 35-16 |
16 |
8.7 |
8.3 |
10.2 |
# 2 |
35 |
EN 35-25 |
25 |
8.7 |
8.3 |
10.2 |
# 2 |
35 |
EN 50-20 |
20 |
10.9 |
10.3 |
12.4 |
# 1 |
50 |
EN 50-25 |
25 |
10.9 |
10.3 |
12.4 |
# 1 |
50 |
